HNM模块化UPS电源

来源: 发布日期 2018-07-21
HNM模块化系列
产品概述
        HNM系列模块化UPS单机功率范围在30KVA-300KVA之间,机柜可以N+1并联,功率模块30KVA/40KVA,单柜最大支持10个功率模块并联达300KVA,单柜与单柜间可4台并联,最大实现功率1200KVA ,是符合市场需求所推出的高可靠UPS电源,该机型除秉承了原有高可靠性的技术优势以外,特别在设备控制(微处理器总线控制方式)、系统监控软件上有了较大改进。其技术指标均通过到模块化UPS标准YD/T2165-2010的I类指标。
       HNM330系列模块化UPS电源的系统结构极具弹性,功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出,使投资规划实现“随需扩展”,让用户随业务发展实现“动态成长”,既满足了后期设备的随需扩展,又降低了初期购置成本,用户在预计UPS容量时,时常会出现低估或者高预计等情况,HM330系列模块化电源有效解决以上问题,帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。用户负载需要增加时,只需根据规划阶段性的增加功率模块。每个功率模块都有一个独立的DSP控制单元,一旦功率模块发生故障,立即自动脱离系统隔离,系统仍可继续运行。



应用领域
       应用于IDC(互联网数据中心)、模块化数据中心、计算中心、ISP(互联网服务提供商),电信、金融银行、证劵、税务、医院系统、工业自动化、精密设备等。


性能特点

 1

高可靠性

采用N+X冗余并联技术,消除了系统中的单点故障瓶颈。冗余配置1个功率模块时,UPS可用性达到99.99%,冗余配置2个以上功率模块时,UPS可用性可达99.9999%,MTBF(平均无故障时间)长达100万小时以上。

 2

全数字化控制

模块采用TI公司目前最先进的DSP做为中央控制器,双DSP+双CPLD处理,其强大的运算能力可以将传统UPS中大部分由硬件完成的控制功能全部由软件替代实现,不仅可靠度和精度大大提高,并方便升级与维护。

 3

智能电池管理技术

采用先进的两段式三阶段充电方法,第一阶段大电流恒流充电,快速回充约90%的电量;第二阶段脉动充电,可以均化电池特性并将电池完全充满;第三阶段恒压维持,保持电池电量。这样可以很好的兼顾快速充电与延长电池使用寿命的目标,为用户节省电池开销。内建的电池管理系统,可实时在线监测电池电压及状态参数等,在电池放电状态下,可根据负载量及电池存量实时计算出电池剩余后备时间,方便用户评测后续电池后备时间。

  4

机房配套,专业应用

采用标准19英寸机柜架构,功率模块20/30KVA/3U,单柜最大支持10个功率模块并联达300KVA,单柜与单柜间可4台并联,最大实现功率1200KVA,配上与机柜大小一般的电池柜,组成完整的UPS供电系统。由于UPS机柜和电池柜都采用标准机柜,与大多机房设备机柜一致,因此可以与机房设备机柜并排放置而无需专用的UPS配电房,不仅美观而且能为用户最大限度的节省安装空间。

  5

并机共用电池组

采用了双电池输入结构和先进的控制策略,并机系统可共用同一组电池,大大节省了电池的投入成本。

  6

高度灵活,随需扩容的系统配置

采用模块化设计及热插拔功能,由功率模块、监控模块、旁路配电单元以及部分选装件再加上机柜组成。功率模块和旁路模块均可在线更换而不影响其它部分正常工作,新加入的模块不需要任何校准动作就可以加入系统,扩容和维护都非常方便。如果用户首次装机时将开关和电力线预留余量,以后当负载量增加时只需要再购买适量的功率模块就可以将UPS的容量扩充,完全避免了传统UPS首次投资过大的缺点,真正实现了“边成长边投资”,为用户节省了宝贵的资金。


  7

高度灵活,随需扩容的系统配置

如果模块有故障,可以在不影响其它模块工作的情况下,在线更换故障模块,这种情况下并不需要停机检修,相对于传统一体式的UPS的1-4小时以上的维修时间,模块化UPS的在线检修,更换时间不会超过3分钟。

8

人性化的操作界面及完善的电源管理软件

系统的人机交互界面采用大屏幕中文LCD触屏做为操作界面,操作信息一目了然,使电源管理变得更加简易直观。如果选配SNMP卡,能实现远程监控。

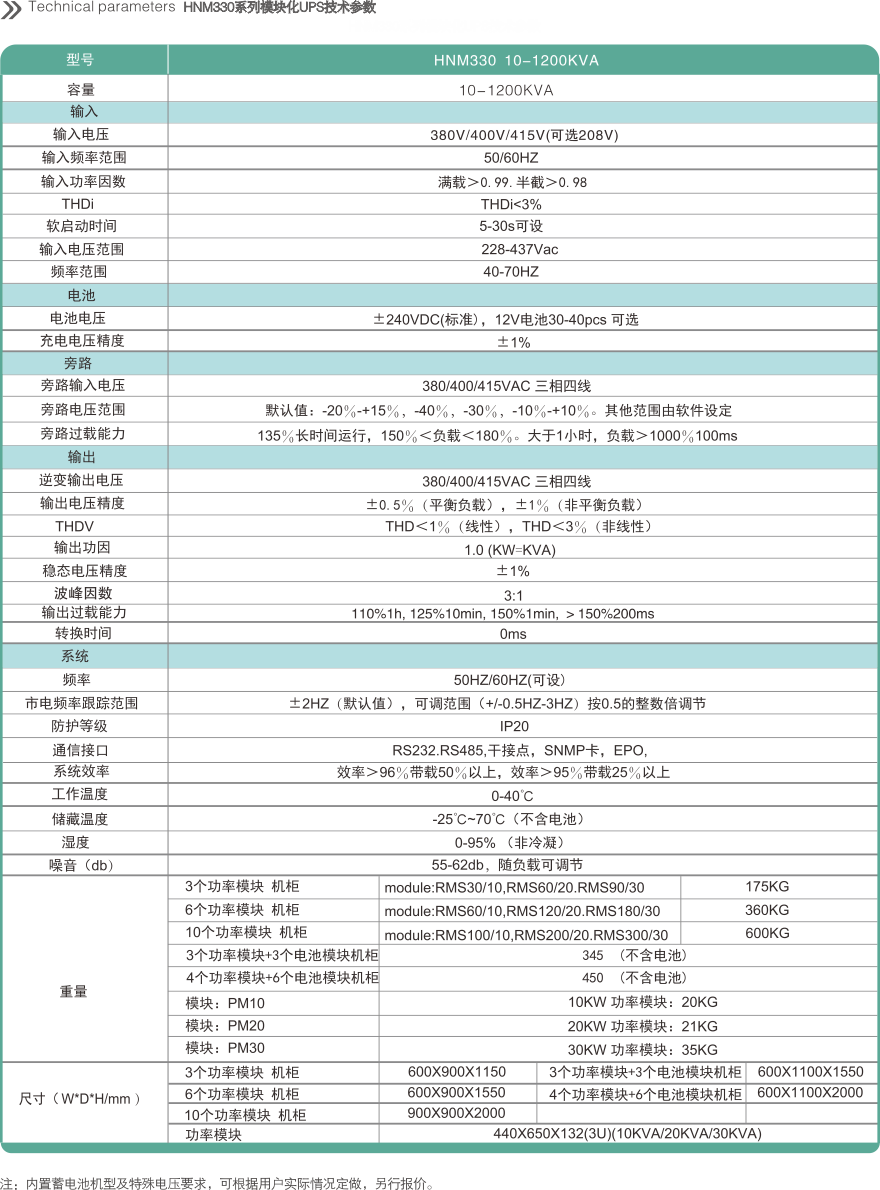

技术参数
